夏季高温混凝土施工注意点

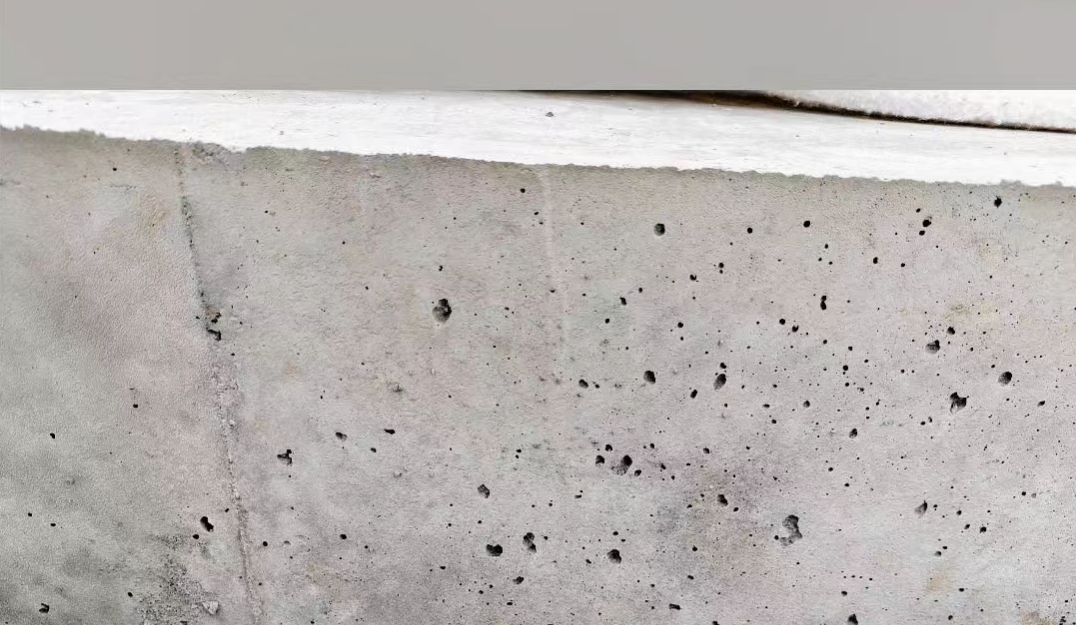

进入夏季，气温持续升高、空气干燥、水分蒸发速度快，给混凝土施工带来诸多难题。新浇筑的混凝土极易出现凝结过快、坍落度损失大、塑性收缩开裂、后期强度不达标等质量问题。

想要保障夏季砼施工质量，规避各类施工通病，拌制运输、浇筑修整、现场设备配置、后期养护每一个环节都不能疏忽。今天为大家整理一套完整的夏季高温混凝土施工管控要点，简单实用、可直接落地！

一、严控砼拌制与运输，从源头降低施工隐患

夏季高温是混凝土温升、性能衰减的主要诱因，施工中需针对性控制拌合温度、凝结时间，最大限度减少坍落度损失和开裂风险。

1. 优化原材料，降低水化热

优先选用矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等低热型水泥；通过掺加粉煤灰替代部分水泥，或添加合规减水剂，减少水泥用量。同时在施工条件允许的前提下，适当增大骨料粒径，从源头降低混凝土水化升温。

2. 精准使用外加剂，稳定砼性能

长距离运输混凝土时，合理掺加缓凝剂，精准控制混凝土凝结时间，尤其适用于大面积地坪工程施工，杜绝砼提前初凝无法施工的问题。

针对高坍落度施工需求，选用高效减水剂，不仅可维持混凝土2小时稳定坍落度，还能减少骨料摩擦、降低搅拌筒内部热积聚，保障砼和易性。

3. 多重降温，严控拌合温度

提前对骨料堆洒水降温，优先使用地下水、井水喷洒，冷却效果更佳；高温天气或大体积混凝土施工时，可用冷水、冰块替代部分拌合用水，快速降低砼整体温度。

4. 优化运输与搅拌工艺

高温长距离运输场景下，可采用搅拌车延迟搅拌工艺，保证混凝土抵达施工现场时仍处于均匀搅拌状态。

行业通用优化技巧：将搅拌车鼓筒外侧涂刷成白色漆面，可大幅减少阳光辐射吸热，同等运输条件下，砼温度相较红色鼓筒可降低1℃左右。

5. 科学规划施工时间

提前完善施工组织设计，避开正午最高温时段浇筑混凝土。优先选择夜间、傍晚施工，此时风力、温度条件更稳定，空气相对湿度更高，混凝土终凝时间适配性强，能大幅减少早期干燥、塑性开裂问题。

二、配齐人力设备，精细化浇筑与修整

高温干燥环境下混凝土施工变数多、容错率低，充足的人力、设备储备，加上精细化的浇筑操作，是规避质量问题的关键。

1. 做好设备物资保障

全程检测进场混凝土温度，温度异常时及时对接搅拌站调整；夏季高频使用的振动设备易高温损坏，必须配备足量备用振动器。

对溜槽、泵管、钢筋、手推车等所有接触混凝土的机具材料做好遮阳防护，避免阳光直射暴晒，高温时段可提前洒水降温。

2. 规范现场浇筑操作

浇筑混凝土地面、梁板结构前，充分湿润基层与周边模板，防止基层快速吸走砼水分引发开裂。

遵循连续、快速浇筑原则，避免中途停滞；浇筑过程中若表面出现泌水现象，需第一时间人工修整抹平，保证表面密实平整。

3. 实时防控塑性收缩裂缝

高温干燥天气需实时监测混凝土表面水分蒸发速度：蒸发速度＞0.5kg/(㎡/h)时，存在塑性开裂风险；蒸发速度＞1.0kg/(㎡/h)时，必须立刻采取防护措施。

可通过混凝土预降温、表面喷雾保湿、搭设挡风遮阳设施等方式，降低表面水分蒸发速率，同时及时喷洒养护剂，锁住砼内部水分。

三、强化后期养护，筑牢混凝土强度基础

养护是混凝土成型、强度增长的核心环节，夏季高温施工三分浇筑，七分养护，初凝后的养护工作绝对不能敷衍。

1. 把握最佳养护时机

混凝土表面修整完成、初凝结束后，必须立即开展养护工作，杜绝因养护滞后导致表面失水开裂。

2. 优选高效养护方式

常规构件优先采用蓄水养护，全程保持连续湿润状态。混凝土浇筑完成1-2天是关键养护期，需保证表面持续湿润，严格遵守国家标准养护龄期要求，保障强度稳步增长。

大面积楼板、地坪工程，推荐使用养护剂养护，操作便捷、效果稳定。可在养护剂中添加白色颜料，成型薄膜可反射太阳光、减少热量吸收，有效抑制混凝土内部温升，防止开裂起砂。

3. 做好拆模后保湿防护

混凝土达到养护龄期拆模后，及时在构件表面覆盖保湿材料，延续保湿养护效果，避免拆模后表面快速风干，出现干缩裂缝、表面起粉等问题。

总结

夏季混凝土施工质量管控，核心就是控温、保水、防蒸发。从原材料拌合、运输转运，到现场浇筑修整、后期保湿养护，每一个细节的标准化管控，才能有效杜绝高温施工通病，保障混凝土结构强度与耐久性。

希望这份施工指南能帮助一线施工人员规避风险、标准化施工，稳稳守住夏季工程质量底线！
