机制砂配制混凝土的几个误区

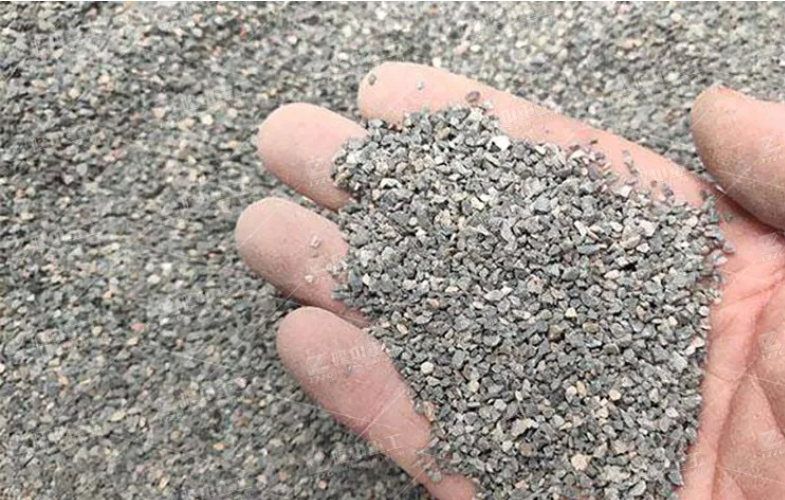

一、机制砂的特性

根据GB/T14684《建筑用砂》规定，机制砂（人工砂）不包括软质、风化的颗粒，而是指粒径不超过4.75mm，并且经过除土处理、机械破碎、筛分制成的岩石、矿山尾矿或工业废渣颗粒。机制砂目前的细度模数一般在2.6～3.6之间，属于中粗砂，含有一定量的石粉，不但颗粒级配不规则，而且表面粗糙，棱角尖锐。但是机制砂的颗粒和级配并不是固定的，影响因素有很多，比如各地生产矿源、加工设备、工艺等，但只要是符合规定的机制砂，技术指标都过关，就可以用在混凝土中。

由机制砂本身的特点所决定，即使是跟级配和细度模数都一样的天然砂比较，甚至配比设计、其他材料成型养护条件都一样，用机制砂配置的混凝土的特点是：如保持坍落度不变，则需水量增加；坍落度减小，28d标准强度提高。如果在混凝土配比设计时按天然砂的规律，机制砂的需水量很大，而且和易性比较差，还容易产生泌水，最明显的是在水泥用量少的低强度等级混凝土中。

二、机制砂配制混凝土的几个误区

（一）忽视石粉含量的“双刃剑”效应

1. 误区表现

部分技术人员认为石粉含量越低越好，盲目追求“洁净”的机制砂；或反之，对石粉含量控制不严，认为其可以充当细骨料填充空隙。

2. 负面影响

石粉含量过高（>10%）： 会显著增加混凝土的需水量，导致拌合物粘聚性过大、流动性变差，甚至出现泌水、离析现象。硬化后，混凝土内部孔隙率增加，强度和抗渗性下降，且易产生收缩裂缝。

石粉含量过低（<5%）： 缺乏足够的细颗粒来填充骨架空隙，会导致混凝土拌合物保水性差、易离析，不仅难以振捣密实，还会增加水泥用量，造成成本浪费。

3. 正确做法

严格控制石粉含量，一般配制C30及以下混凝土，石粉含量宜控制在5%~10%之间；配制C30以上高强度混凝土，宜控制在4%~7%。

关注石粉的颗粒级配和形貌，圆润的石粉比尖锐的石粉更能改善拌合物和易性。

（二）盲目照搬天然砂的配合比设计

1. 误区表现

直接套用天然砂混凝土的配合比进行机制砂配制，未考虑两者在颗粒级配、空隙率和表面特性上的本质差异。

2. 负面影响

机制砂颗粒表面粗糙、棱角多，空隙率通常大于天然砂。若照搬天然砂的配合比，会导致水泥浆体不足以包裹骨料，混凝土密实度不足，最终表现为强度偏低、耐久性差。

3. 正确做法

优化级配： 机制砂配制时，应采用“多级配”技术，通过掺配不同粒径的机制砂，使其级配曲线贴近标准级配范围，获得最小的空隙率。

调整用水量： 机制砂需水量更大，配制时应适当增加用水量或外加剂用量，以保证混凝土具有良好的工作性能。

优化胶凝材料： 适当提高胶凝材料用量，确保有足够的浆体来包裹粗糙的机制砂表面，提高混凝土的密实性和耐久性。

（三）对含水率波动控制不严

1. 误区表现

机制砂含水率受环境影响极大，生产、储存、运输环节稍有不慎，就会导致进场时含水率波动大。技术人员若按固定水量进行配料，会造成水灰比失控。

2. 负面影响

水灰比波动： 砂过湿，实际水灰比偏大，导致混凝土强度大幅降低，收缩增大。

拌合物不稳定： 砂过干，瞬间吸水，导致拌合物在搅拌过程中“掉链子”，坍落度急剧损失，无法正常施工。

3. 正确做法

实时检测： 在混凝土搅拌站前，必须实时检测机制砂的含水率。

动态调整： 根据检测结果，动态调整搅拌站的加水量，严格控制水灰比在设计范围内。

防雨防潮： 机制砂应存放在防雨棚内，避免雨淋，确保生产源头的质量稳定。

（四）轻视外加剂的适配性问题

1. 误区表现

认为同一种外加剂适用于所有砂石，直接使用天然砂混凝土的外加剂配方。机制砂表面粗糙、石粉含量高，对外加剂的吸附能力更强。

2. 负面影响

减水效果差： 外加剂被大量吸附，导致减水效率降低，达不到预期的坍落度。

坍落度损失过快： 混凝土在运输过程中，坍落度迅速损失，导致浇筑困难、振捣不密实。

甚至引发凝结异常： 极端情况下，可能因外加剂与水泥、石粉发生不良反应，导致混凝土凝结时间异常或强度不足。

3. 正确做法

做适配试验： 必须对选定的水泥、机制砂和外加剂进行适配性试验。

优选外加剂： 选择对石粉不敏感、分散保持型好的高效减水剂或聚羧酸系高性能减水剂。

优化掺量： 根据试验结果，适当调整外加剂掺量，确保拌合物在整个施工周期内具有良好的和易性与稳定性。

（五） 施工环节振捣与养护不当

1. 误区表现

振捣不足： 认为机制砂混凝土粘聚性好，就减少振捣时间，导致内部存在蜂窝、孔洞。

养护缺位： 忽视机制砂自身吸水率高的特点，浇筑后未及时进行有效养护，导致早期收缩裂缝频发。

2. 正确做法

充分振捣： 机制砂混凝土虽不易离析，但仍需保证振捣密实，以排除气泡，提高密实度。

加强养护： 机制砂吸水性强，需水量大，应在浇筑完成后及时洒水养护，并保证养护时间不少于7天，对于高强度混凝土或重要结构，应延长养护期，防止干缩裂缝。

三、结语

随着国家建设的蓬勃发展，河砂资源愈发紧缺，机制砂泵送混凝土应用将会越来越多。机制砂配制混凝土是一项系统工程，核心在于“认识特性、精准匹配、严格把控”。只有走出对石粉含量、配合比、含水率及外加剂适配性的认知误区，通过科学的试验与严格的施工控制，才能充分发挥机制砂的技术与经济优势，生产出质量可靠、性能优良的混凝土产品，为各类建筑工程提供坚实的材料保障。
