严禁给混凝土加“水”！

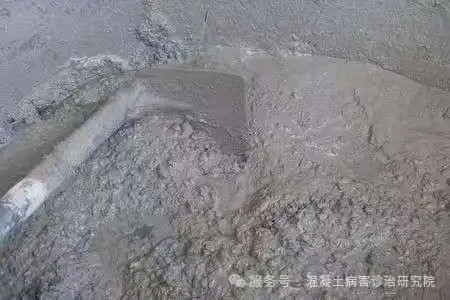

《混凝土结构工程施工规范GB50666-2011》中明确规定“混凝土运输、输送、浇筑过程中严禁加水”，这是一条强制性条文。混凝土为什么严禁加水？到底是什么原因让混凝土不能加水？混凝土加水了会有什么后果？

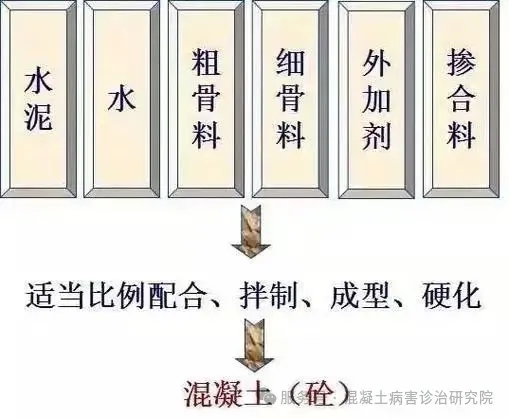

想要弄明白这一系列的问题，我们首先得知道：混凝土是由什么的组成的呢？水在混凝土中起什么作用呢？混凝土=水+水泥+细骨料（简单点就是砂）+粗骨料（简单点就是石子）+掺合梁（粉煤灰和矿粉）+外加剂（减水剂、缓凝剂、早强剂等等，这些根据情况选用）。混凝土中的“水”分为两种，一种是化合水，一种是自由水。化合水就是水泥经进行水化作用时所必须要加的水。要有足够的化合水才能保证水泥颗粒的充分水解和水化，但这部分的用水量是比较少的。自由水是指已经预拌好的混凝土为了满足操作要求，即为保证混凝土的和易性、坍落度等而多加入的水分。
一、工人为了浇筑方便，因为加水后坍落度变大，流动性变好，好施工；
二、可能搅拌车等待时间长、坍落度损失大，不得不加水浇筑。
上面讲了混凝土中的“水”分为化合水和自由水两种，那么工地上加的水是什么水呢？混凝土在被运输到工地之前自然是已经拌好了的，那肯定不是化合水了。对，工地上加的水就是自由水。自由水多了会影响强度。混凝土强度的影响因素很多，但最重要的是水胶比，在其它条件一样的情况下，用水量越大（水胶比越大）强度就越低。就像我们平时蒸馒头和的面，水加多了会怎么样，面团变软，水再多呢，那就变成面糊了。混凝土搅拌好运到工地以后加水也是同样的道理，因为出厂搅拌好的混凝土里面胶凝材料和其它材料的用量不会发生变化，加水后水胶比变大，强度就必然变低。到底会变成什么样呢？专家做了大量的试验研究表明每立方混凝土用水量增加10公斤强度将下降1.5-2.0MPa ，如果加水后搅拌不均匀以及振捣不密实对混凝土的强度影响更大。
以上是用比较形象的方式阐述了一下为什么不能在混凝土里面加水的原因。接下来我们系统地总结一下，“混凝土里不能加水”这一规定主要基于什么原因呢？
混凝土强度源于水泥水化反应形成的钙矾石晶体结构，水灰比（水与水泥的质量比）是控制这一反应的关键参数。设计配比时，实验室通过精确计算确定最佳水灰比，确保晶体充分发育且孔隙率合理。若现场加水，水灰比增大，多余水分蒸发后留下毛细孔隙，晶体结构变得疏松，强度显著下降。实验表明，水灰比每增加0.02，28天抗压强度可能降低5%-8%，直接影响承重结构的可靠性。
加水行为不仅削弱混凝土抗压强度，更对耐久性造成系统性破坏。孔隙率升高使氯离子、硫酸盐等侵蚀性介质更易渗入，加速钢筋锈蚀与化学腐蚀。某沿海工程案例中，因浇筑时加水导致混凝土抗渗等级下降两个级别，结构服役仅8年就出现大面积钢筋锈蚀膨胀裂缝，最终需提前维修。
过量水分导致混凝土内部产生不均匀收缩。硬化初期，表层水分快速蒸发形成塑性收缩裂缝；后期干燥过程中，多余孔隙水迁移引发干燥收缩，叠加温度变化产生的应力，极易形成贯通性裂缝。某桥梁工程因工人随意加水，桥面铺装层出现网状裂纹，最终不得不凿除重做，直接经济损失超百万元。
《混凝土质量控制标准GB50164》中强制条文规定，混凝土拌合物在运输和浇筑成型过程中严禁加水。该条款基于材料科学原理设定，是保障工程质量的底线要求。随意加水属于质量违规行为，一旦发生结构事故，施工方需承担法律责任。某商品房项目因浇筑加水导致剪力墙强度不达标，开发商最终向业主赔偿数千万元。

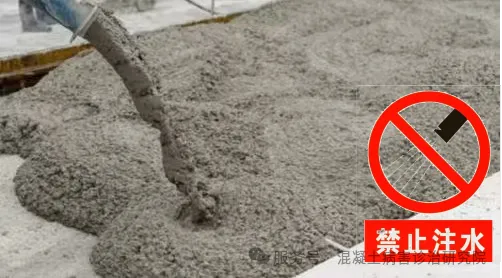

混凝土加水后果如此严重，你还敢在混凝土里面加水吗？在混凝土运输过程中，如果发现混凝土坍落度不符合要求，就将其运输回搅拌站，由技术人员进行调整解决！
