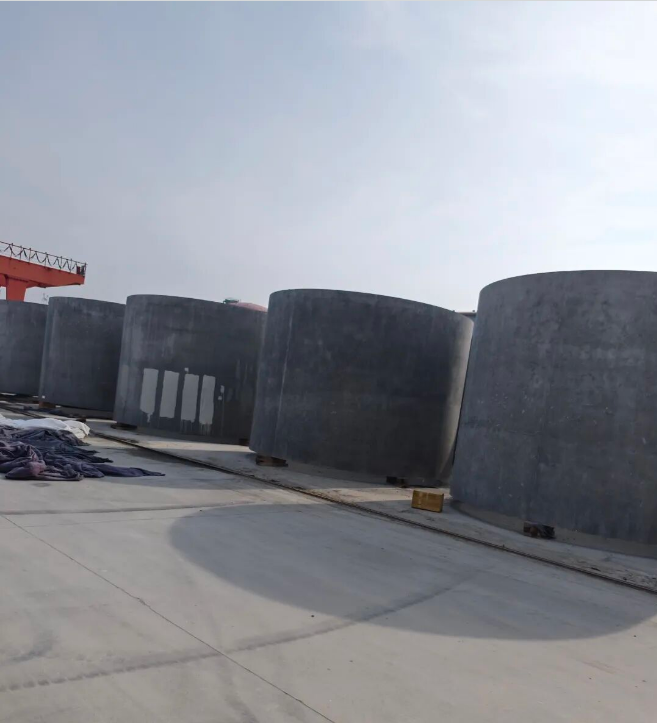

混塔外观气泡多、有龟裂和竖向裂纹的原因粉料级配、骨料级配以及外加剂

混塔预制构件气泡多、龟裂、竖向裂纹（从粉料、骨料、外加剂三要素拆解）

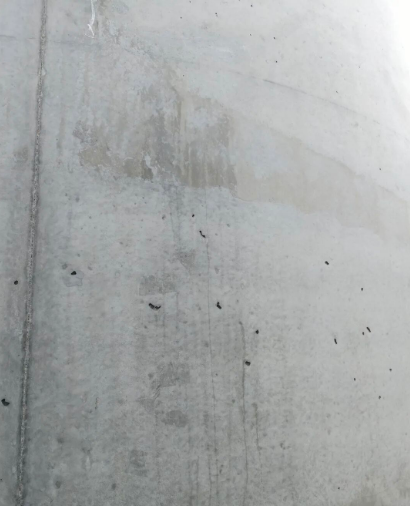

一、气泡过多成因

（一）粉料（水泥+粉煤灰+矿粉+超细粉）

1. 粉料比表面积过高（超细粉＞600m²/kg）：粉料过细需水量大、浆体粘稠，裹入空气无法上浮排出；

2. 粉料级配断层：缺少中间粒径粉体，粉体空隙大，需浆填充，搅拌裹气；

3. 粉煤灰含碳偏高：碳吸附外加剂、引气组分异常，形成密闭小气泡滞留；

4. 水泥凝结过快：浆体提前凝固，气泡来不及逸出留在表层。

（二）骨料级配

1. 砂石级配断档：缺中砂、细石，空隙率大，砂浆不足包裹骨料，骨料间隙锁闭气泡；

2. 细砂过少/石粉超标：细砂＜15%，浆体流动性差；石粉＞8%吸附外加剂，浆体发黏憋气；

3. 碎石针片状多、含泥量大：泥裹附骨料表面，气泡粘附难上浮。

（三）外加剂

1. 引气剂掺量失控：引气过高形成大量不规则大气泡；过低消泡不足；

2. 母液保坍组分偏多、泌水抑制过强：浆体黏度过大，气泡上浮阻力大；

3. 外加剂与水泥适应性差：絮凝未完全打开，浆体抱团裹气；

4. 消泡剂不足：搅拌带入空气无法破除。

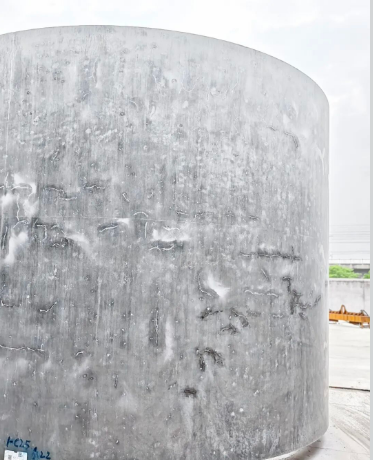

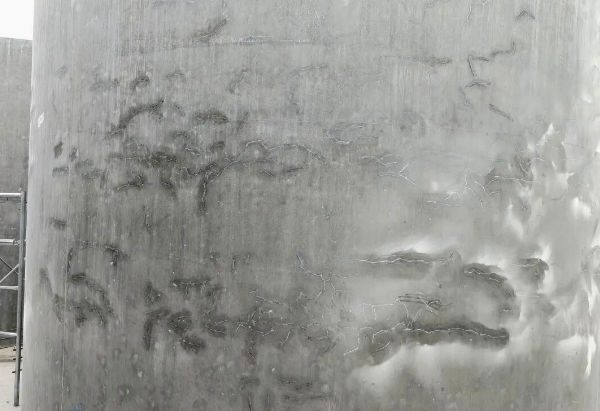

二、表面龟裂（表层细密不规则裂纹）

（一）粉料

1. 超细粉、粉煤灰用量偏大：早期水化放热集中、干缩骤增；

2. 水泥用量过高：水化热大、早期失水快，表层塑性开裂；

3. 粉料级配不合理，浆体偏多：浆体量＞骨料空隙，干燥收缩大。

三、竖向通长裂纹（沿构件高度竖向开裂，混塔高发）

多为塑性沉降+收缩叠加，混塔壁厚、浇筑高度大极易出现

（一）粉料

1. 粉体细度两极分化：超细粉过多→浆体黏、沉降受阻；粉料偏粗→浆体下沉快，骨料悬空竖向拉裂；

2. 粉煤灰品质差、需水量大：浆体收缩值激增，硬化后干缩竖向裂。

（二）骨料

1. 粗骨料级配不良、大粒径石子集中：混凝土自重沉降不一致，骨料下沉拉扯竖向裂纹；

2. 砂率偏低＜32%：砂浆不够润滑，骨料沉降受阻，上下收缩差开裂；

3. 石子粒径差过大，分层离析。

（三）外加剂

1. 减水率偏高、坍落度过大：混凝土离析、骨料下沉，上部浆体收缩拉裂形成竖缝；

2. 保坍缓释过快：浇筑后短时间浆体变稠，下部沉降完成、上部凝固受拉竖裂；

3. 保水剂不足：上下失水速率不一致，竖向收缩差开裂。

快速整改要点

1.粉料：超细粉严控比表700～750，粗细粉搭配补齐级配，严控高碳粉煤灰；

2.骨料：优化砂率33%～36%，连续级配碎石，细砂补足、含泥≤2%；

3.外加剂：微调引气+消泡配比，适配粉体黏度，严控坍落，避免超掺减水。
