混凝土结构裂缝的检测与修复

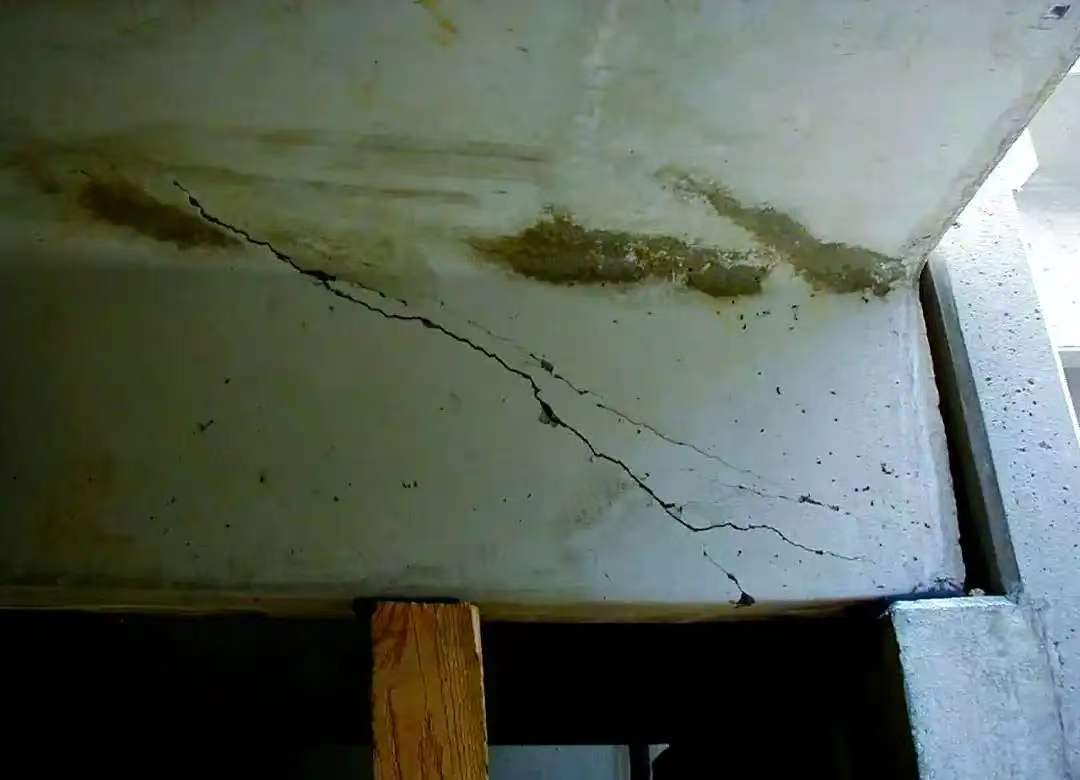

在建筑工程、房屋装修、市政基建等各类混凝土结构工程中，裂缝始终是大家普遍关注的焦点问题。很多人一看到混凝土墙面、梁柱出现裂缝，就会担心结构安全，甚至觉得房屋质量存在严重问题。但事实上，混凝土结构出现裂缝是极为普遍的现象，并非所有裂缝都意味着危险，科学认知、精准判断、合理处理，才是应对混凝土裂缝的正确方式。

大量科研数据与工程实践早已证实，混凝土结构出现裂缝是不可避免的。通常情况下，裂缝出现时的荷载仅为结构极限荷载的15%-25%，也就是说，钢筋混凝土结构在正常使用荷载下，基本都是带裂缝工作的。从专业角度来看，肉眼可见的裂缝宽度多在0.02-0.05mm之间，这类宽度小于0.05mm的裂缝属于无害裂缝，对结构的防水、防腐和承重性能几乎没有影响，完全可以忽略不计。我国现行规范也明确，一般正常使用条件下，混凝土结构构件最大裂缝宽度控制标准为0.3mm，从经济合理性与工程科学性角度出发，合理范围内的裂缝是完全可以接受的。

不过，裂缝虽常见，却不能全然忽视。部分裂缝会直接导致结构承载能力下降、结构可靠度降低；还有些裂缝虽不影响承载力，却会引发混凝土保护层脱落、钢筋锈蚀加速、混凝土碳化等问题，大幅降低结构耐久性，甚至出现渗漏情况，影响正常使用。一旦裂缝宽度超标且持续扩张，还可能直接危及结构整体安全。因此，对混凝土裂缝进行科学评价、专业鉴定与针对性修复，对建筑结构的日常使用和长期维护，有着至关重要的现实意义。

想要处理裂缝，首先要分清裂缝的“性质”，混凝土裂缝主要分为结构性裂缝和非结构性裂缝两大类。结构性裂缝由静力、动力等直接荷载引起，是结构承载力不足、应力达到限值的信号，也是结构开始破坏的危险征兆，若不及时处理，会埋下严重的安全隐患。而非结构性裂缝，多由温度变化、混凝土收缩、地基不均匀沉降等间接作用引发，结构变形受约束后形成，这类裂缝占比高达80%，对结构承载力影响较小，只需根据耐久性、抗渗等需求做修补即可。

在发现混凝土裂缝后，专业的调查与检测是后续处理的关键。裂缝成因调查需从材质与施工质量、设计计算与构造、使用环境与荷载三个维度展开，以此判断裂缝属于结构性还是非结构性。同时，通过观测裂缝状态区分稳定裂缝与活动裂缝：宽度、长度恒定不变的稳定裂缝，只要符合规范要求，危险性极低；而宽度、长度随时间持续扩展的裂缝，说明钢筋应力可能接近极限，必须立刻采取措施。

实际检测过程中，会通过四步完成全面排查：首先绘制裂缝分布图，标注裂缝位置、长度、出现时间，方便后续分析；其次用刻度放大镜精准测定裂缝宽度，用钢尺测量长度，同步检测混凝土保护层厚度；再通过超声波法或钻芯法测定裂缝深度，其中超声波法适用于受力裂缝检测，钻芯法结果直观但会对构件造成轻微破损；最后对活动裂缝进行定期观测，可通过石膏饼、专业应变仪等方式，记录裂缝发展动态。

针对不同类型的裂缝，工程中会采取差异化的修复措施，核心原则是：恢复结构原有承载力与整体性，兼顾防水抗渗性能，避免二次开裂，同时减少对结构的人为损伤，最大程度保留原结构外观。

对于宽度小于0.2mm、不影响承载力的微细浅裂缝，采用表面修补法，通过涂抹环氧树脂、聚合物砂浆，或粘贴玻璃丝布、碳纤维布，密封裂缝表面，提升防水性与耐久性。对于较深、较宽的裂缝，采用内部修复法，利用压浆泵将水泥或化学浆液灌入裂缝深部，凝结后恢复结构整体性，宽度大于0.5mm用水泥灌浆，小于0.5mm则用环氧树脂等化学灌浆。若裂缝已影响结构承载力，就需要采取加固补强措施，通过加大截面、粘贴碳纤维、预应力加固等方式，提升结构承载能力，杜绝裂缝再次扩展。

混凝土裂缝成因复杂、类型多样，既不用过度恐慌，也不能掉以轻心。在工程实践中，只有精准分析裂缝成因、科学判定裂缝危害，再采取针对性的修复方案，才能有效控制裂缝发展，减少工程安全隐患，延长建筑结构使用寿命，最终保障建筑物的安全与耐久，让各类混凝土结构工程更安心、更耐用。
