“防冻混凝土”与“抗冻混凝土”的差异解析及应用指南

在寒冷地区的工程建设中，混凝土的抗冻、防冻性能直接决定了结构的耐久性和使用寿命。但行业内常提及的“防冻混凝土”与“抗冻混凝土”并非同一概念，二者在核心功能、技术原理、适用场景等方面存在本质区别，若混淆使用易引发工程质量隐患。我们将从定义、技术要点、适用范围等维度展开分析，为工程实践提供清晰指引。

一、核心定义与本质区别

防冻混凝土：

防冻混凝土的核心功能是在负温环境下施工时，防止混凝土内部水分结冰，确保水泥水化反应正常进行，最终达到设计强度。其本质是“施工阶段的温度保障”，解决的是负温施工难题，重点在于“防冻害、保水化”。

抗冻混凝土：

抗冻混凝土的核心功能是在服役期间，抵御冻融循环作用对混凝土结构的破坏，维持结构完整性和力学性能稳定。其本质是“使用阶段的耐久性保障”，解决的是长期冻融环境下的结构失效问题，重点在于“抗冻融、延寿命”。

二者的核心区别可概括为：防冻混凝土针对“施工过程”，抗冻混凝土针对“使用过程” ；防冻是“过程保障”，抗冻是“长期性能”，前者是施工技术手段，后者是结构设计要求。

二、技术实现路径与关键要点

防冻混凝土的技术要点：

1. 核心原理：

通过掺入防冻剂降低混凝土拌合物的冰点，抑制水分结冰产生的体积膨胀（冰的体积比水大9%），避免冰晶对水泥石结构造成早期破坏；同时需配合保温养护措施，为水化反应提供适宜温度环境。

2. 关键技术措施：

（1）防冻剂选择：常用氯盐类（如氯化钙）、无氯盐类（如亚硝酸钠、尿素）防冻剂，需根据最低施工温度选择适配冰点的产品（如-5℃、-10℃、-15℃级防冻剂），且严格控制掺量，避免氯离子腐蚀钢筋。

（2）配合比调整：适当提高水泥用量，选用早强型水泥（如硅酸盐水泥），减少水胶比（一般≤0.55），提高拌合物密实度；骨料需清洁无冻块，拌合用水温度控制在5-40℃，避免骨料结冰影响和易性。

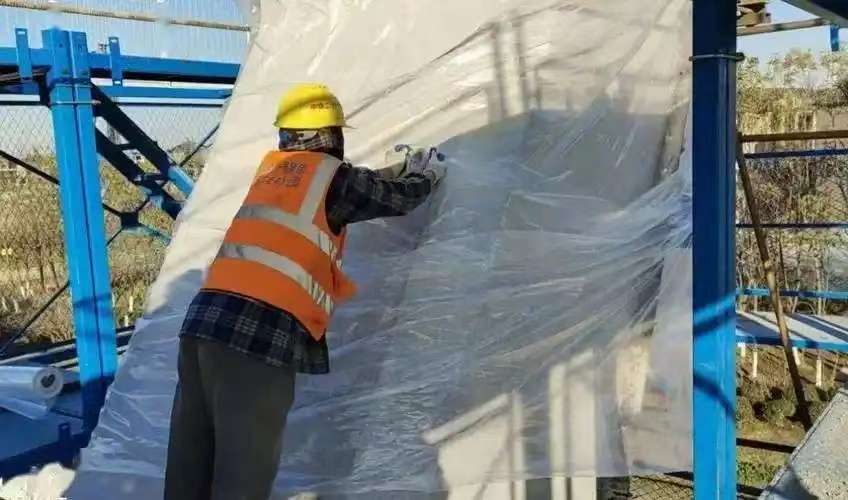

（3）养护要求：浇筑后立即覆盖保温材料（如岩棉被、土工布），必要时采用蓄热法、电加热法养护，确保混凝土在临界强度（一般为设计强度的30%）前不遭受冻害。

抗冻混凝土的技术要点：

1. 核心原理：

通过优化混凝土内部结构，降低孔隙率、减少连通孔隙，提高混凝土密实度，减少水分渗透和冻融循环产生的内应力，从而提升抗冻融破坏能力。

2. 关键技术措施：

（1）抗冻等级设计：根据使用环境的冻融循环次数，按规范确定抗冻等级（如F50、F100、F200，代表混凝土能承受的冻融循环次数），冻融环境越严酷，抗冻等级要求越高。

（2）配合比优化：选用高强度等级水泥、优质骨料（级配良好的碎石、中砂），掺入矿物掺合料（如粉煤灰、矿渣粉）和高效减水剂，降低水胶比（一般≤0.45），构建致密的水泥石-骨料界面结构。

（3）添加剂应用：可掺入引气剂，引入均匀分布的微小封闭气泡（直径50-200μm），缓冲冻融时水分结冰产生的体积膨胀压力，有效分散内应力，提升抗冻性能。

三、适用场景与工程应用

防冻混凝土的适用场景：

1. 冬季负温环境下施工的混凝土工程（室外日平均气温连续5天低于5℃），如冬季浇筑的基础、墙体、桥梁墩柱等。

2. 寒冷地区冬季抢工项目，需在0℃以下环境完成混凝土浇筑、养护。

3. 注意：防冻混凝土若未满足抗冻设计要求，服役期间若处于冻融环境，仍可能发生冻害破坏。

抗冻混凝土的适用场景：

1. 长期处于冻融循环环境的混凝土结构，如北方地区的桥梁、路面、堤坝、地下室底板、室外楼梯等。

2. 与水接触且冬季可能结冰的结构，如蓄水池、输水管渠、港口码头等。

3. 注意：抗冻混凝土若在负温环境下施工，仍需采取防冻措施（如掺防冻剂、保温养护），否则施工阶段可能因冻害导致结构强度不足。

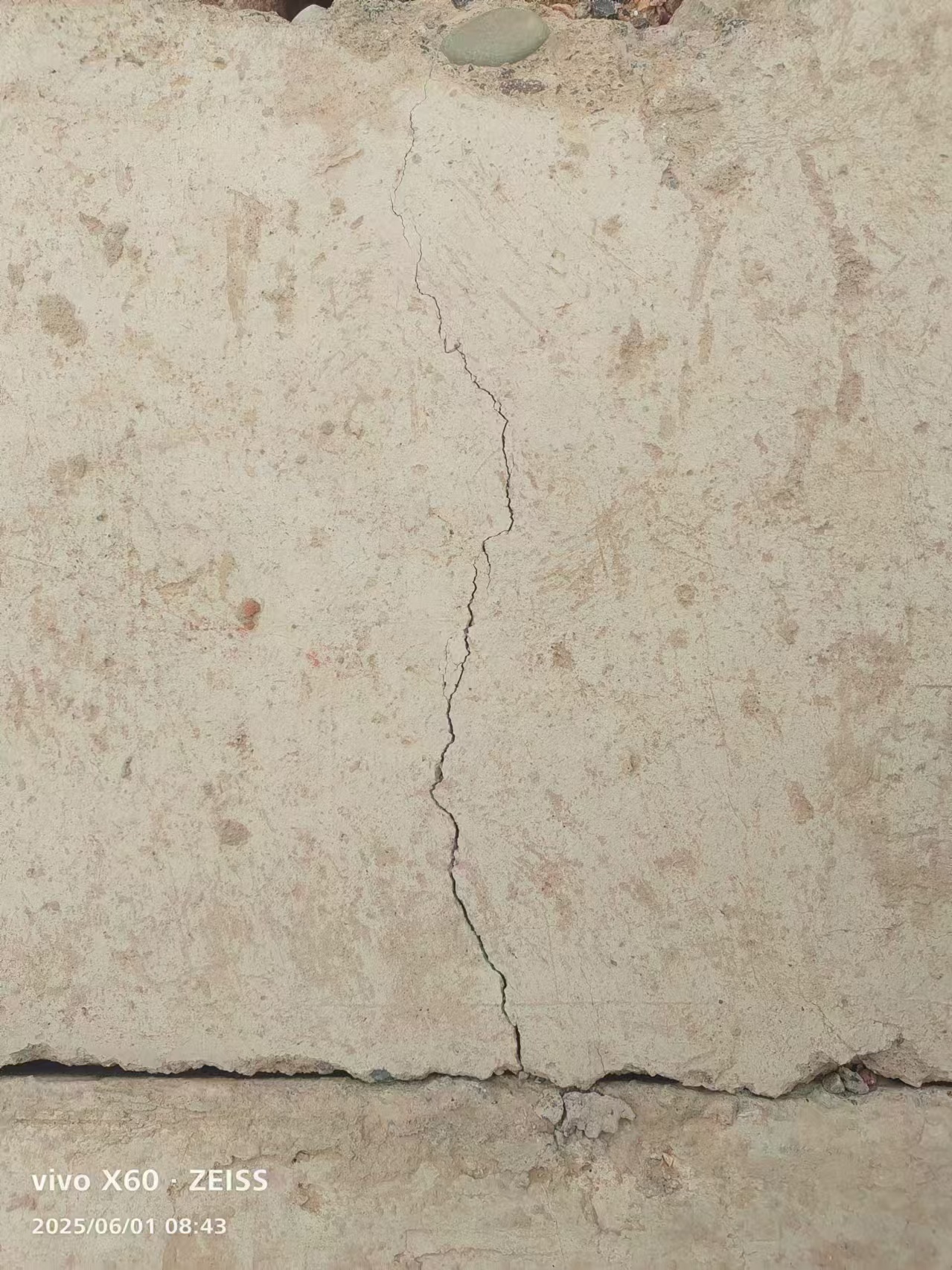

四、工程实践中的常见误区与注意事项

常见误区:

1. 混淆“防冻”与“抗冻”，认为掺了防冻剂的混凝土就是抗冻混凝土，忽略抗冻等级设计和密实度控制。

2. 抗冻混凝土施工时未采取防冻措施，导致施工阶段冻害，影响最终抗冻性能。

3. 防冻混凝土未按规定养护，仅依赖防冻剂，导致水泥水化不充分，结构强度和耐久性不足。

注意事项:

1. 明确设计要求：根据工程所处环境（施工温度、服役冻融情况），分别明确是否需要防冻措施和抗冻等级，两者可叠加使用（如冬季施工的抗冻混凝土，需同时满足防冻施工和抗冻设计要求）。

2. 严格控制材料与配合比：防冻剂、引气剂、矿物掺合料的掺量需精准控制，水胶比是影响抗冻性能的关键指标，需严格按设计执行。

3. 加强施工与养护管理：防冻混凝土需确保养护期间温度不低于临界冻融温度，抗冻混凝土需保证振捣密实，避免蜂窝、麻面等缺陷，降低水分渗透通道。

4. 按规范检测验收：防冻混凝土需检测出机温度、入模温度、养护温度，确保施工阶段无冻害；抗冻混凝土需按规定进行冻融试验，验证抗冻等级是否达标。

五、总结

防冻混凝土与抗冻混凝土虽均针对寒冷环境，但功能指向、技术路径和适用场景截然不同：防冻混凝土聚焦“施工过程防冻害”，保障混凝土顺利凝结硬化；抗冻混凝土聚焦“使用过程抗冻融”，延长结构服役寿命。工程实践中，需根据施工环境温度、结构服役条件，科学制定技术方案，必要时采取“防冻+抗冻”双重保障，才能确保混凝土结构的质量与耐久性。正确区分二者的核心差异，是寒冷地区工程建设成功的关键前提。
