混凝土用砂为啥要“挑三拣四”？
—— 说透那些必须限制的有害杂质！

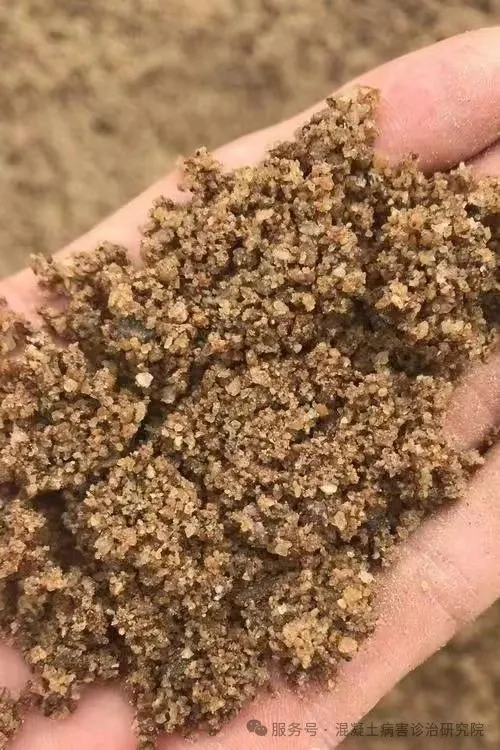

大家有没有想过，平时盖楼修路用的混凝土，为啥看起来平平无奇，却能撑起摩天大楼、高速公路？其实，混凝土就像建筑界的“万能胶”，而砂子就是其中的“筋骨”。不过，砂子可不是随便抓一把就能用的——要是里面混进了“捣乱分子”，混凝土的质量可就大打折扣了！今天咱就唠唠，混凝土用砂到底要防着哪些有害杂质，它们又是怎么“搞破坏”的。
要说砂子里最常见的“坏家伙”，泥和泥块绝对排第一。您想想，泥巴就像沙子里的“软骨头”，颗粒特别细，还爱吸水。用这样的沙子拌混凝土，水泥浆得先把泥巴“喂饱”，才能和砂子好好“抱成团”。结果就是，混凝土水加多了强度上不去，水加少了又搅不匀，变得干巴巴的。更要命的是泥块！别看它硬邦邦的，遇水就“现原形”——吸水膨胀、慢慢松散，最后在混凝土里留下一个个“小空洞”。肌肤价格长，这些空洞就成了裂缝的“温床”，雨水、盐分钻进去，混凝土很快就“生病”了。所以，国家标准对泥和泥块的含量卡得特别严：像盖高楼、修大桥这样的重要工程，砂子里的含泥量不能超过3%，泥块更是直接要求“清零”！云母这东西，看着亮晶晶的挺好看，实则是混凝土里的“隐形杀手”。它天生自带“光滑皮肤”，表面特别难和水泥浆“黏”在一起。想象一下，混凝土是个“大家庭”，大家都手拉手团结一心，可云母却像个“滑头”，怎么都不肯好好配合。这样一来，混凝土受力的时候，云母周围就容易出现薄弱点，强度直接“打对折”。而且，云母密度小，容易浮在混凝土表面，留下一堆小气孔，防水性、抗冻性也跟着遭殃。所以，一般要求砂子里的云母含量不能超过2%，要是用在特别重要的工程里，这个数值还得更低！树叶、木屑、煤渣……这些看着不起眼的“轻物质”，混进砂子里也能惹出大麻烦。它们最大的特点就是“虚胖”——密度比砂子小得多，强度几乎可以忽略不计。打个比方，混凝土是个“肌肉壮汉”，轻物质就是混进去的“棉花团”，壮汉再厉害，扛着棉花团也跑不快、使不上劲。这些轻物质不仅会降低混凝土的强度，还特别能吸水。混凝土凝固的时候，它们吸饱了水又慢慢释放，导致混凝土收缩开裂。更糟糕的是，有些轻物质在玉米价格和还会碳化，留下密密麻麻的小孔，让混凝土变成“筛子”。所以，不管什么工程，砂子里的轻物质含量都不能超过1%。硫化物和硫酸盐就像混凝土里的“化学武器”，悄无声息地搞破坏。常见的黄铁矿、石膏都属于这一类。它们平时看着老实，一旦遇到水泥水化产生的碱性环境，立马“变身”——硫化物氧化成硫酸，硫酸盐和水泥反应生成钙矾石。钙矾石这东西可不得了，它生成的时候体积会膨胀1.5倍！想象一下，混凝土内部像被无数小拳头不停地锤，时间一长，裂缝、酥松全来了。要是混凝土里的硫化物和硫酸盐超标，短短几年就可能从“钢筋铁骨”变成“豆腐渣”。因此 ，一般要求它们的含量（以SO₃计）不能超过1%，重要工程甚至要控制在0.5%以内。砂子里的腐殖酸、植物纤维这些有机质，就像混凝土的“慢性毒药”。它们不会马上搞破坏，却能偷偷“拖后腿”——吸附水泥水化产生的物质，让水泥凝固的速度变慢。本来3天就能硬化的混凝土，可能要等上一周，严重影响施工进度。而且，有机质在混凝土里会慢慢分解，留下一个个小缝隙，让混凝土变得不再密实。要是赶上潮湿环境，这些缝隙还会成为细菌、霉菌的“温床”，进一步加速混凝土的老化。检测有机质一般用比色法，颜色越深，说明含量越高，一旦超标，这砂子就得“打道回府”！要说最让工程师们头疼的杂质，氯盐绝对榜上有名！它的危害主要冲着钢筋去——我们都知道，钢筋表面有一层“保护膜”，能防止生锈。但氯离子就像“腐蚀小能手”，专门破坏这层保护膜，让钢筋直接暴露在空气和水分里。钢筋生锈后体积膨胀，会把外面的混凝土“撑爆”，形成一道道裂缝。这些裂缝又会加速水分、氧气的渗入，形成恶性循环。一栋楼要是用了氯盐超标的砂子，不出几年，钢筋就锈得不成样子，整栋楼的安全都得打个问号。所以，国家标准对氯盐卡得最严：钢筋混凝土用砂，氯离子含量不能超过0.02%,海边的海砂必须经过严格脱盐处理才能用！既然这些杂质危害这么大，那该怎么控制呢？首先，从源头把关！选砂场的时候就得挑干净的、口碑好的，像机制砂生产，就得选硬度高、杂质少的母岩。其次，加工过程不能偷懒——含泥量高的砂子多洗几遍，海砂必须彻底脱盐。最后，砂子进场前一定要做检测，用筛洗法测泥含量，用电位滴定法测氯离子，一项一项严格排查，绝不让有害杂质“蒙混过关”！说到底，混凝土用砂限制有害杂质，就像给建筑材料“体检”，只有把好质量关，才能建起坚固耐用的房子、桥梁和道路。下次路过建筑工地，看到一车车砂子，可别小瞧它们——这里面的学问，可关系着我们的居住安全和城市的百年大计！
