教你一眼识别混凝土状态问题

混凝土的状态直接影响工程质量，无论是施工人员还是监理人员，学会快速识别其状态问题都至关重要。以下从外观、流动性、凝结状态三个维度，教你用“一眼”就能判断混凝土是否存在异常。

一、看外观：颜色与均匀度藏隐患

颜色异常：正常混凝土颜色均匀，多呈灰黑色或浅灰色。若出现局部发白，可能是水泥用量不足或砂石含泥量过高；颜色过深且局部结块，可能是水泥集中未拌匀，易导致强度不均。

杂质与离析：表面浮着大量黄色或褐色泡沫，可能是外加剂掺量过多；石子明显下沉、砂浆上浮，属于严重离析，会大幅降低结构强度。

二、测流动性：看“扩展度”辨好坏

现场可做简易扩展试验：将混凝土倒入无盖圆桶，提起圆桶后观察混凝土自然扩展的直径。

普通泵送混凝土扩展直径应在350-500mm之间，若小于300mm，说明流动性太差，易出现蜂窝麻面；

若扩展过快且边缘泌水，直径超过600mm，可能是水灰比过大，后期易开裂。

三、查凝结：时间异常要警惕

初凝过早（小于4小时）：混凝土还未浇筑完成就开始凝固，会产生冷缝，影响整体性；

终凝过晚（超过12小时）：表面长时间发软，易被踩踏破坏，且强度增长缓慢。

通过以上三点，能快速判断混凝土状态是否合格。若发现异常，需及时停止使用并联系搅拌站调整配比，避免为工程埋下质量隐患。

在施工现场打出完美的混凝土状态是求之不得的事情，但是实际情况却是总会遇到各种各样的问题。

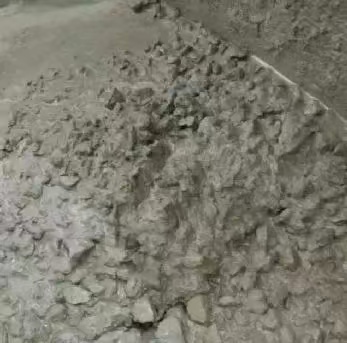

（1）四周泌的厉害，细看小碎石也不少，说明砂率偏小；

（2）凸起的大碎石表面无浆，包裹差，一方面和泌有关，再次证明砂率小；

（3）泌浆和包裹性差，也说明含气偏小；

（4）虽然混凝土泌浆，但放大照片，混凝土表面无气泡，也说明含气偏小；

（5）混凝土包裹差，也说明提浆不够；

（6）混凝土颜色虽然不发青，但发黄不明显，说明减水剂敏感性不算强，适应性还可以。

状态（二）

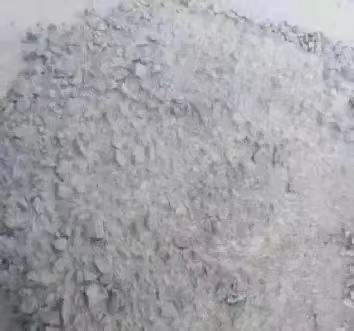

（1）有很多粗颗颗粒；

（2）由于砂石都差，比表面积大，需要包裹的浆多，显得胶材远不足；

（3）放大图片看，上面有少许黑班，这是外加剂敏感或外加剂掺量已过的表现，可混凝土没打开，无浆，证明碎片比表面积大，或堤浆不足，也说明外加剂敏感；

（4）图中部有发黄，泌几个点，说明葡加的有点多，混凝土铲起来困难

（5）混凝土表面无气泡，而且周的碎石不裹浆，说明气不足，或增稠多。

（1）混凝土无粘性，铲起来很轻松；

（2）气加的多，混凝土都堆起来了，导致无流动性；

（3）增稠加的太多，浆是死的，里面的气出不来，表面也无气泡；

（4）右下角有些浆发光，是葡钠加多了，有点泌；

（5）右下角有点泌，左下角大碎石的，两者说明碎石级配不好，大碎石多，小石少；

（6）因为气大，增稠多，混凝土坍损大，混凝土颜色变的很深；

（7）因为气大，增稠也多，看似包裹还可以，好施工，但强度低的很；

（8）因气大，增稠多，无法确定砂率大还是小；

（9）总体分析，外加剂低价中标，很敏感，为了便于施工，降敏感，采用了几个没有办法的办法，而且很便宜，但都有害，如：加大气泡，加葡钠，加大量糊精；

（10）加了气和增稠，混凝土好像加了气一样，而且里面的气也无法排出，容重轻的很，自然强度也低的很。

总之，对混凝土状态的快速识别，是保障工程质量的第一道防线。通过关注外观、流动性及凝结状态的关键特征，可及时发现潜在问题并采取措施。唯有将这些观察要点融入日常施工管理，方能从源头上规避质量风险，为工程结构的安全与耐久筑牢基础。
